BEVEX 70

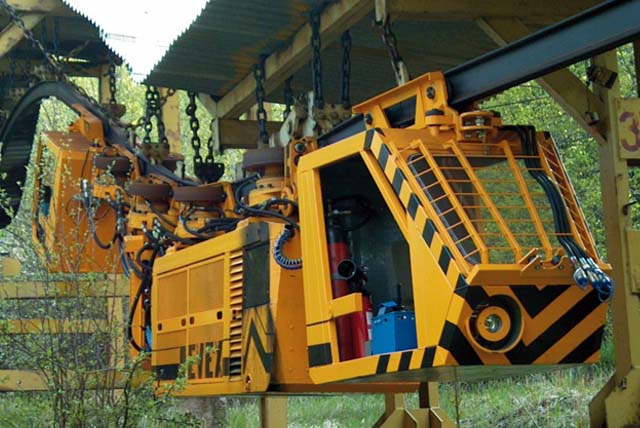

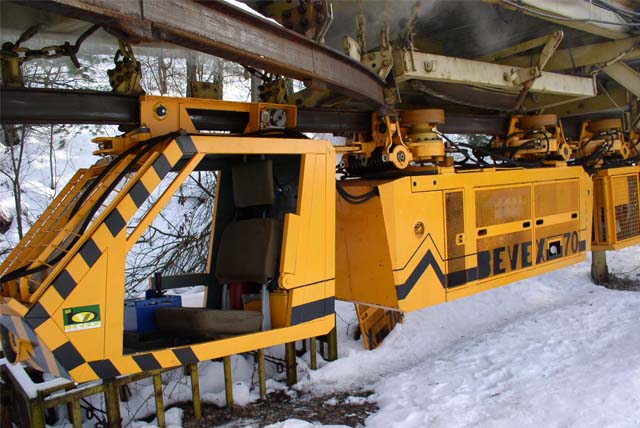

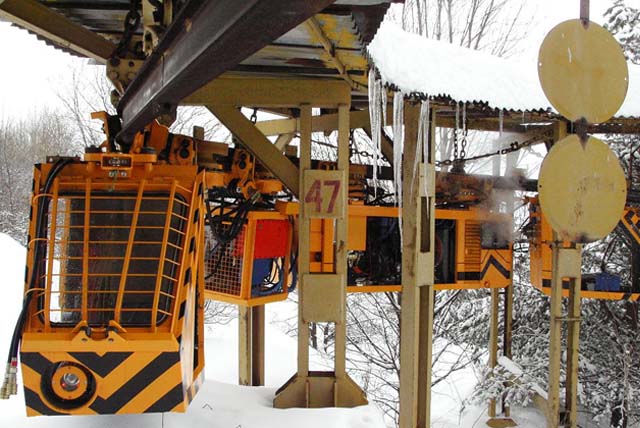

Spalinowa lokomotywa podwieszana BEVEX 70 przeznaczona jest do transportu zestawów jezdnych (materiaÅ‚ów lub ludzi) po torze jednoszynowym podwieszonym I 155, (I 140E), I 250, (I 140 V) w poziomych i nachylonych wyrobiskach górniczych do nachylenia 25°.
Lokomotywa BEVEX 70 może pracować w 4-ch podstawowych wariantach zestawieÅ„ napÄ™dów. W każdym zestawieniu istnieje możliwość jazdy skÅ‚adu kolejki podwieszanej z transportowanym materiaÅ‚em lub kabinami do przewozu ludzi w Å›rodku lokomotywy tzn. pomiÄ™dzy kabinami. Lokomotywa BEVEX 70 doskonale nadaje siÄ™ także do transportu ciężkich Å‚adunków .
Najważniejsze cechy lokomotywy
- udoskonalone sterowanie elektroniczne,
- elektronicznie sterowana automatyczna regulacja mocy przekładni hydrostatycznych,
- dwa niezależne systemy hamulcowe,
- dwa ograniczniki prędkości,
- archiwizacja stanów zakÅ‚óceÅ„ (tzw. czarna skrzynka),
- skuteczniejsze czujniki kontrolne do badania sprawnoÅ›ci ukÅ‚adów z podwyższonÄ… iloÅ›ci optyczno - elektronicznÄ… sygnalizacjÄ… komputerowÄ…,
- czujniki temperaturowego systemu zabezpieczeń,
- przedłużony wielożyłowy kabel sterowniczy 12-30 m,
- pomocniczy obwód zasilania wciÄ…gników podwieszanych,
- układ gaśnicy sterowany z obu kabin.
Dane techniczne:
|
Napęd
|
|
silnik wysokoprężny: moc / obroty maksymalne
|
72 kW / 46,6.s-1
|
gazy wydechowe:
- CO do 0,05 % objęt.
- NOx do 0,075 % objęt
|
|
przekładnia hydrostatyczna - ciśnienie nominalne
|
32 ÷ 35 Mpa
|
|
UkÅ‚ad pomocniczy (do podÅ‚Ä…czenia wciÄ…gników podwieszanych)
|
|
maksymalne ciśnienie w obwodzie
|
20 MPa
|
|
|
Wymiary i masa własna (warianty)
|
I.
|
II.
|
III.
|
IV.
|
|
ilość jednostek napędowych
|
3
|
4
|
3+1
|
3+2
|
|
długość maksym. (mm)
|
8 800
|
9 970
|
do 40 000*
|
do 40 000*
|
|
wysokość od szyny kolejki (mm)
|
1 200
|
1 200
|
1 200
|
1 200
|
|
szerokość (mm)
|
800
|
800
|
800
|
800
|
|
ciężar (kg) cca
|
3 820
|
4 160
|
4 210
|
4 560
|
|
Dane trakcyjne dla suchego toru poziomego
|
|
maksymalna siła ciągu (kN)
|
60
|
80
|
80
|
100
|
|
siła hamowania (kN)
|
90
|
120
|
120
|
150
|
|
prędkość jazdy (m.s-1)
|
0 - 2 do 2,2
|
|
Maksymalna masa zestawu (T) w zależności od nachylenia (dla suchego toru):
|
|
dla nachylenia toru: 0 O
12 O
25 O
|
70
25
13,6
|
85
34
18,1
|
85
34
18,1
|
120
43
22,6
|
|
Trasa (profil)
|
I 155
|
I 155
|
I 155
|
I 155
|
|
minimalna dopuszczalna siła ciągu (kN)
|
60
|
80
|
60 ÷ 80
|
60 ÷ 100
|
|
nachylenie toru
|
25 O
|
|
promień toru - poziomy / pionowy
|
4 m / 8 m
|
|
Åšrodowisko pracy
|
dla temperatury ponad 30o C opracowanie TROPICAL
|

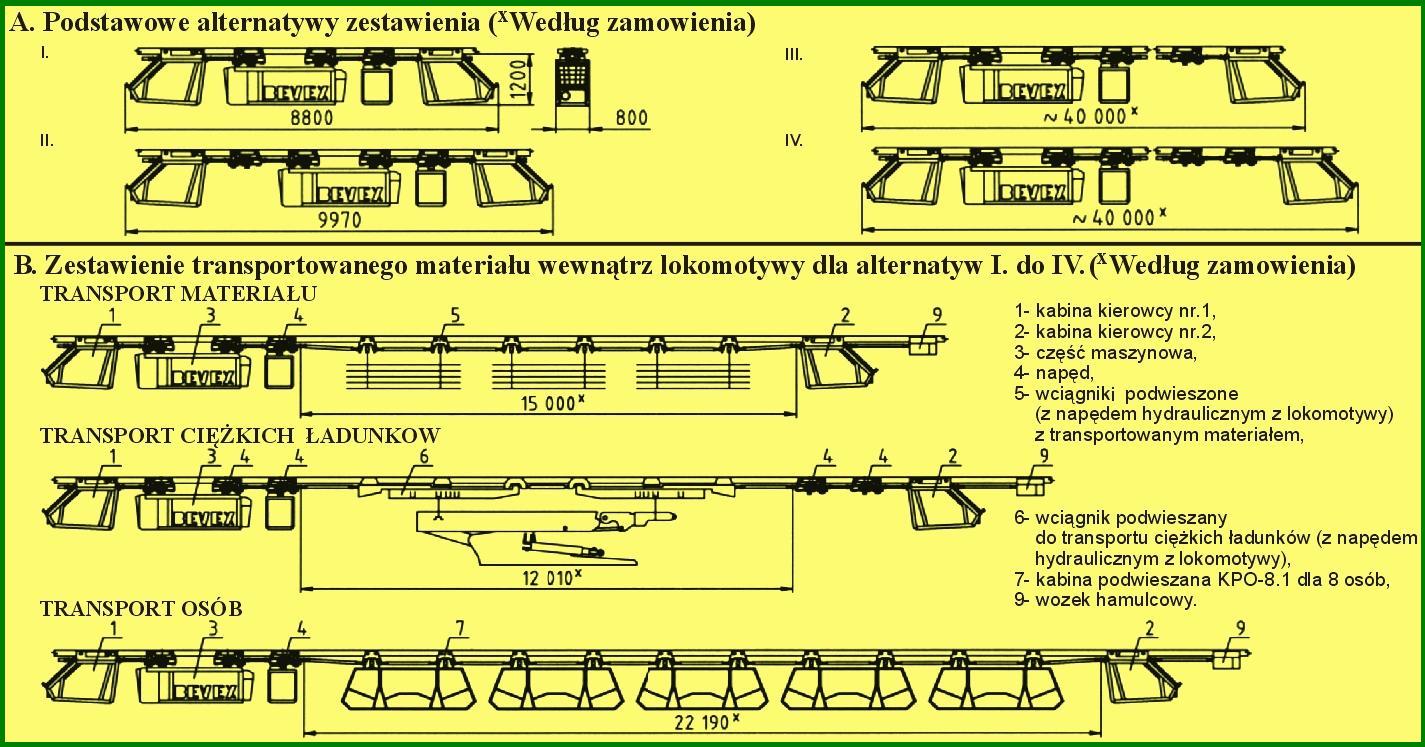

* - według zamowienia Pliki do pobrania:  1_Schemat_zastosowan_BEVEX_70.jpg
|
