BIZON 120-X

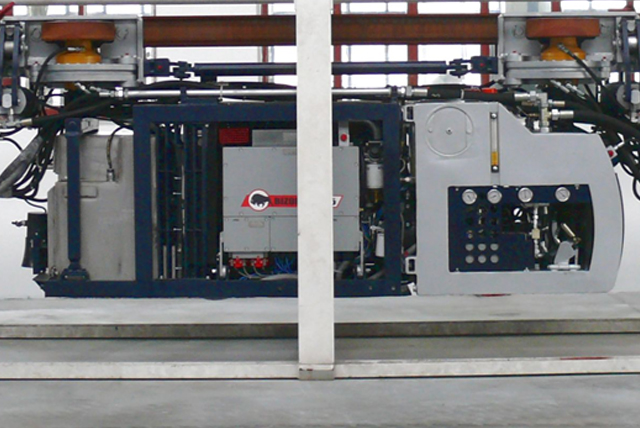

Lokomotywa podwieszana typu BIZON 120-X przeznaczona jest do transportu zestawów jezdnych (materiaÅ‚ów lub ludzi) po torze jednoszynowym podwieszanym I 155 w pÅ‚aszczyźnie poziomej oraz w nachyleniach do 30°.

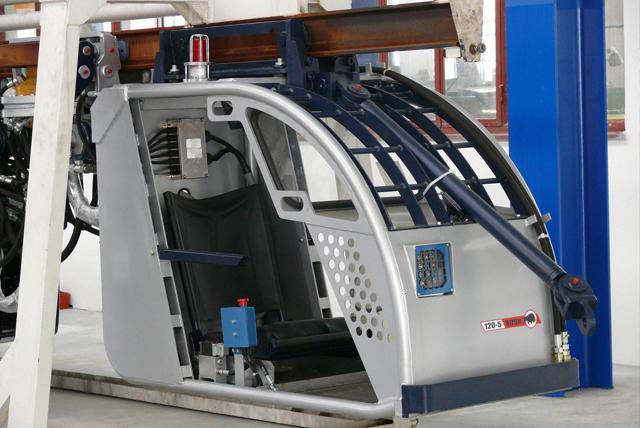

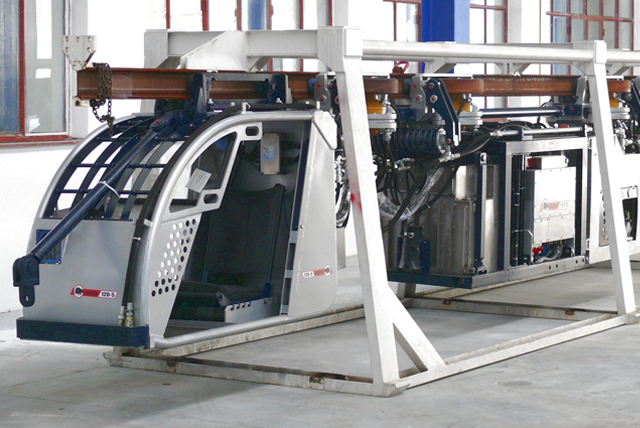

Lokomotywa skÅ‚ada siÄ™ z części silnikowej, kabin oraz 4 do 6 jednostek napÄ™dowych (wedÅ‚ug wymagania odbiorcy). W skÅ‚ad części silnikowej wchodzi silnik diesla Perkins 1104 oraz agregat hydrauliczny z gÅ‚ównÄ… pompÄ… hydraulicznÄ… o pojemnoÅ›ci 125 lub 180 ccm. Jednostki napÄ™dowe sÄ… wyposażone w wolnoobrotowe silniki hydrauliczne do przenoszenia siÅ‚y napÄ™dowej do hamowania lokomotywy.
Lokomotywa wyposażona jest w system kontroli monitorujÄ…cy pracÄ™ silnika, prÄ™dkość lokomotywy i inne parametry majÄ…ce wpÅ‚yw na bezpieczeÅ„stwo zestawu transportowego. Przekroczenie któregoÅ› z granicznych parametrów spowoduje zatrzymanie lokomotywy oraz
wyÅ‚Ä…czenie silnika. Wszystkie komunikaty sÄ… zapisywane w rejestrze systemu. Lokomotywa posiada aktualne certyfikaty oraz dopuszczenie Wyższego UrzÄ™du Górniczego do pracy w podziemnych zakÅ‚adach górniczych wydobywajÄ…cych wÄ™giel kamienny w pomieszczeniach zagrożonych wybuchem metanu i pyÅ‚u wÄ™glowego.
.
.
.
Dane techniczne:
.
.
|
Napęd
|
|
silnik wysokoprężny: moc / obroty maksymalne
|
93 kW / 2200 s-1
|
gazy wydechowe:
TIER II (STAGE II)
97/68/WE
|
|
przekładnia hydrostatyczna - ciśnienie nominalne
|
30 ÷ 35 Mpa
|
|
UkÅ‚ad pomocniczy (do podÅ‚Ä…czenia wciÄ…gników podwieszanych)
|
|
maksymalne ciśnienie w obwodzie
|
20 MPa
|
|
|

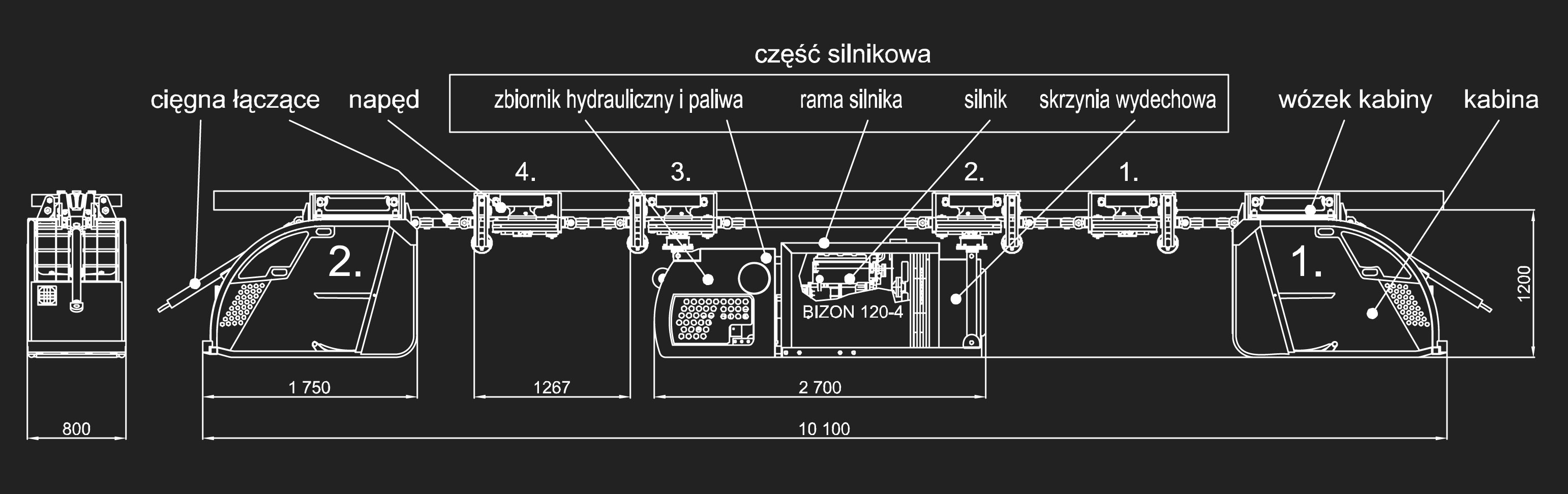

Wymiary i masa własna (warianty)
|
|
I.
|
II.
|
III.
|
|
ilość jednostek napędowych
|
|
4
|
5
|
6
|
|
długość maksym. (mm)
|
|
10 100 do 40 000
|
10 800 do 40 000
|
12 100 do 40 000
|
|
wysokość od szyny kolejki (mm)
|
|
1 200
|
1 200
|
1 200
|
|
szerokość (mm)
|
|
800
|
800
|
800
|
|
ciężar (kg) cca
|
|
4 800
|
5 200
|
5 600
|
|
Dane trakcyjne dla suchego toru poziomego
|
|
maksymalna siła ciągu (kN)
|
|
80
|
100
|
120
|
|
siła hamowania (kN)
|
|
120
|
150
|
180
|
|
prędkość jazdy (m.s-1)
|
|
max. 2
|
max. 2
|
max. 1,6
|
|
Maksymalna masa zestawu (T) w zależności od nachylenia (dla suchego toru): bez masy lokomotywy
|
|
dla nachylenia toru: 1 O
|
|
200
|
200
|
240
|
|
12 O
|
|
29,3
|
37,4
|
45,6
|
|
25 O
|
|
13,3
|
17,4
|
21,5
|
|
30 O
|
|
10,7
|
14,1
|
17,6
|
|
Trasa (profil)
|
I 155, I 140
|
|
nachylenie toru
|
30 O
|
|
promień toru - poziomy / pionowy
|
4 m / 8 m
|
.
.
.
.
